衰减式退磁机

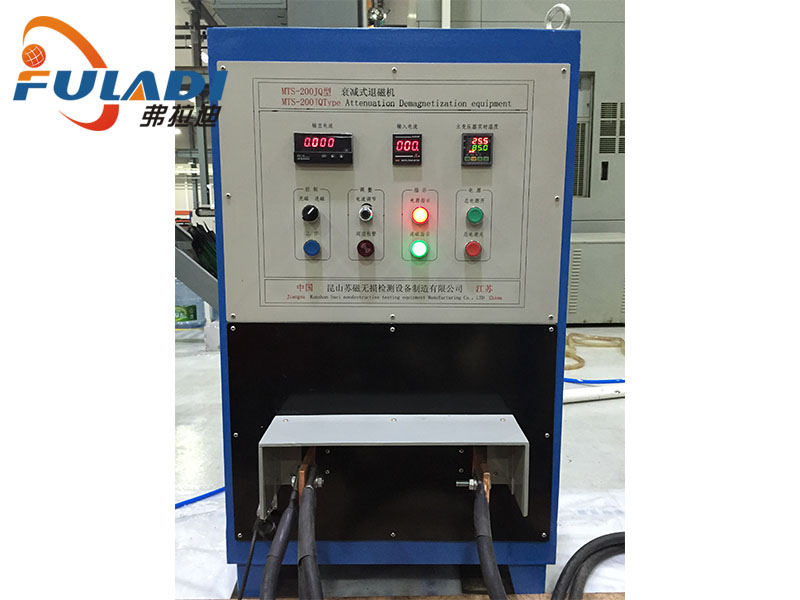

MTS-200JQ型衰减式退磁机

一、概述

  由于工件残磁来自直流强力吸盘，因此利用普通退磁机很难将残磁退干净，我公司针对贵司工件定向开发，利用特殊电路配合大电流强磁场终端衰减式方法可将样件残磁有效的去除以便达到贵司工艺要求规定的残磁范围；

对于需退磁工件采用缠绕法，通以强磁场并呈线性递减，达到去除顽固磁场的目的；

本设备采用加强型主电源退磁控制系统，具有操作简单，效率高效等特点。适用于残磁要求较高，工件规格多样的场合。

二、主要技术参数

2.1、使用电源：380V±10%  50Hz  300A；

2.2、磁场强度：≥450mT；

2.3、退磁效果：≤0.2mT；

2.4、外形尺寸（约）：1000mm（L）*600mm（W）*900mm（H）；

2.5、主机重量：约500Kg。

三、工作原理

  本设备采用专用线圈对工件进行衰减法退磁，当磁线圈通电源时，在线圈内部产生较强的磁场，这种磁场随着时间的增加而减小，而工件正是利用其自身反向电动势与线圈磁场的相对改变，因而达到退磁的目的。

  对于局部顽固性磁场可采用绕电缆法定向退磁，以达到最佳退磁效果。

四．设备组成

4.1、磁通线圈及其主电控柜是设备主要部件，退磁机设有工作指示灯，可随时观察退磁机的工作状态。

4.2、控制电路由电源开关，电源指示等组成，控制整个退磁设备的工作。

4.3、电源控制由主电源控制系统、可控硅触发控制系统等组成。操作面板设有电流调节旋钮，对于不同规格工件的退磁采用不同强度的退磁磁场强度。

五、设备工作流程

5.1、合上总电源空气开关，打开电源开关接通总电源，电源指示灯亮；

5.2、线圈放置在工件通孔处，按下“退磁启动”按钮开关，磁通流线圈得电开始工作，工作电流大小可适时调节；

5.3、当磁通流达到零点时，完成退磁，对于一些特殊件可做反复退磁，以达到工艺要求规定的残磁量。

六、设备安装条件

6.1、本设备安装时需水平固定，安装周围介质不低于-5°C，不高于40°C；

6.2、相对空气湿度不大于80%，没有大量灰尘及易燃或腐蚀性气体；

七、技术资料

7.1、设备使用说明书、电器原理图各一份；

7.2、产品合格证、装箱单保修卡等；
